每一個SMT企業，由于其場地環境、生產的產品類型，以及投入的資金能力不同，會使得其PCBA板生產線的設備和功能設計都是不同的。所以下面，我們只聊聊通用SMT生產工藝流程有哪些？

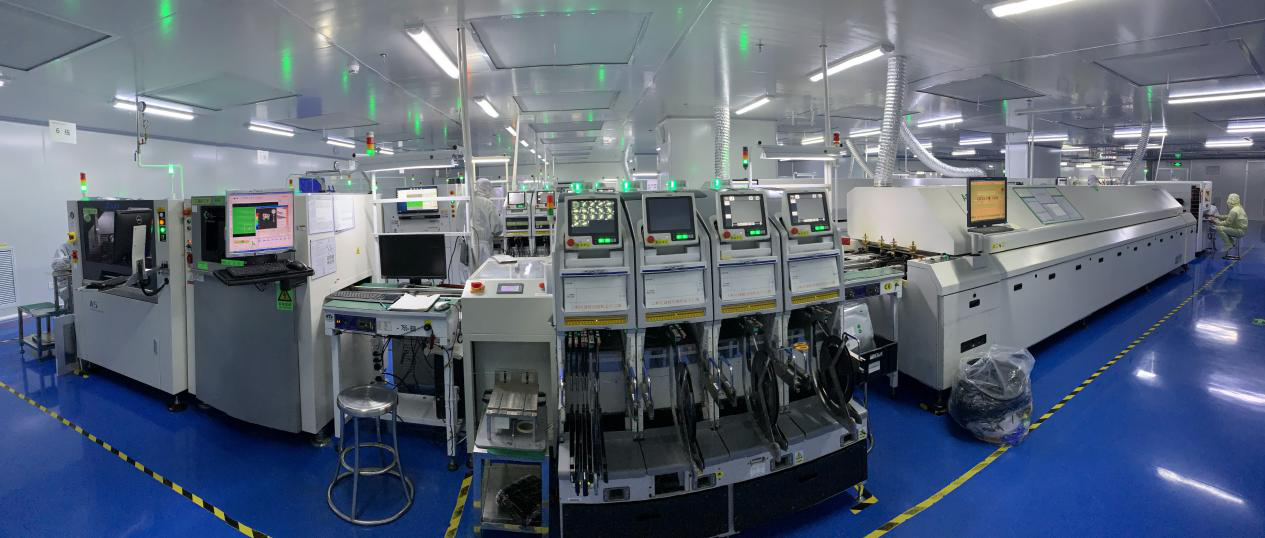

SMT生產線

SMT企業通用生產工藝流程：

⑴、物料收入存儲。SMT生產線上所需的物料核對完成后，會入庫存儲，當需要時就可以從倉庫發出物料。

⑵、線上領料，IPQC核對物料 。線上人員會使用推車將物料運送到生產現場，并且核對物料。

⑶、烘烤。如果發現物料過了有效期，或者顯示變色受潮，則物料需要進行烘烤。

⑷、機器上料。使用上板機上板，使用接料機將盤狀物料接入貼片機，對錫膏進行補充等等。

⑸、印刷錫膏。先對空PCB板進行錫膏印刷，方便后續進行貼片。

⑹、SPI檢測。SPI設備對錫膏印刷質量進行檢查。

⑺、貼片機。貼片機視貼裝的物料大小、是否異型，使用單臺或者多臺貼片機合作。例如CM貼裝元件貼完后，使用BM123貼裝元件，再使用BM221貼裝。

⑻、輔料貼裝機。電子線路板不僅需要貼裝常見的電子元器件，還需要貼裝模塊或者輔料。

⑼、IPQC核對首件。核對第一塊貼裝好的板。

⑽、爐前FQC檢查。爐前最終檢查。

⑾、過回流焊。使用回流焊的方式焊接。

⑿、AIO測試。使用光學影像對比工作原理進行缺陷檢查。

⒀、爐后FQC檢查。過爐后的最終檢查。

⒁、PCB分板。經過分板機，將板進行分開。

⒂、QA檢驗。人工檢驗員進行檢驗。

⒃、收板機。將生產好的板收集，包裝出貨。

SMT生產線上的檢測設備有很多，企業需要根據自身的需求來選擇檢測設備，檢測設備可以由人工檢測搭配一臺AOI進行，也可以由AOI、ICT、X-Ray、首件檢測儀、FCT互相搭配使用。另外，SMT生產線上可以對接、能夠進行自動化生產的設備被稱為在線式設備，而有些設備也可能是離線式設備來服務于產線。例如吸嘴清洗檢測機、離線式首件檢測儀等等。

以上是SMT通用生產工藝流程中需要使用到的設備，事實上如果產線設計合理，一條智能化、自動化程度高的生產線，需要的設備并不多，人工參與的程度也很低。
